樓主  發表于: 2014-01-14 14:14
圖片：

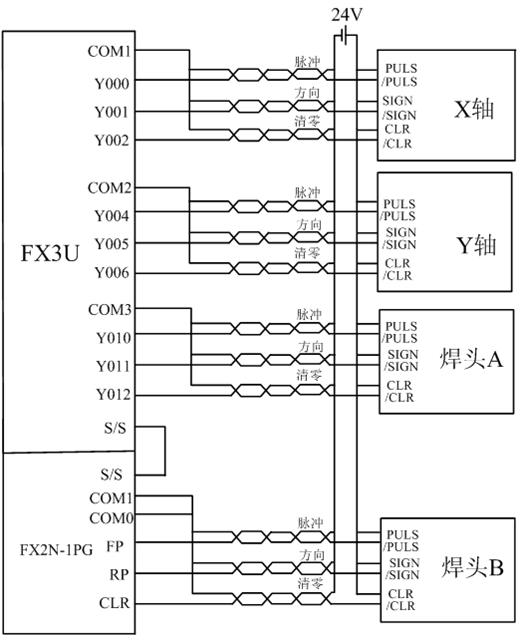

如題，我現在用一個FX3U和一個FX2N-1PG，去控制四個伺服驅動器。FX3U控制三個伺服，1PG控制一個。
這樣做可以嗎？

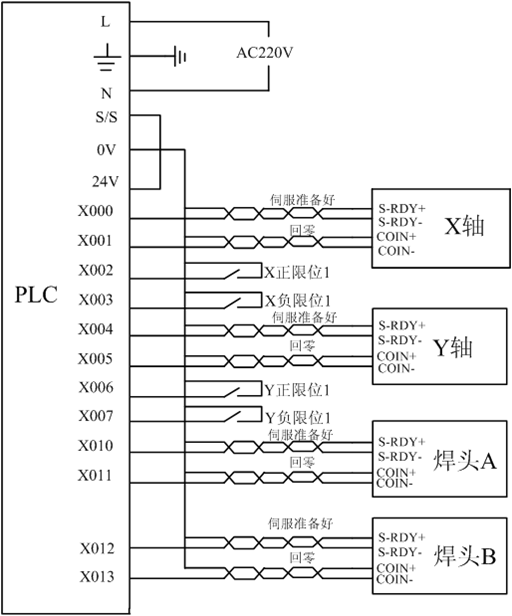

以下是我的接線圖，高手幫看看有什么問題沒有？給一些建議或者提醒也好！
還需要接什么信號？
1935807118
級別: 家園�？�
精華主題: 0
發帖數量: 677 個
工控威望: 868 點
下載積分: 2051 分
在線時間: 328(小時)
注冊時間: 2013-05-03
最后登錄: 2025-04-29
查看1935807118的 主題 / 回貼
1樓  發表于: 2014-01-14 18:59
不行，3U的只有Y0,Y1,Y2可以輸出高速脈沖。
本帖最近評分記錄：
  • 下載積分:+1(fum0717) 真誠感謝！
    hzl831018
    級別: 略有小成
    精華主題: 0
    發帖數量: 151 個
    工控威望: 328 點
    下載積分: 2141 分
    在線時間: 434(小時)
    注冊時間: 2013-03-27
    最后登錄: 2025-03-14
    查看hzl831018的 主題 / 回貼
    2樓  發表于: 2014-01-14 19:43
    你在逗是吧
    樓主留言：
    不不，我是菜鳥，真心不會。犯了低級錯誤，歡迎您指出來！十分感謝
    jr11
    級別: 略有小成
    精華主題: 0
    發帖數量: 246 個
    工控威望: 424 點
    下載積分: 748 分
    在線時間: 613(小時)
    注冊時間: 2007-06-19
    最后登錄: 2025-04-30
    查看jr11的 主題 / 回貼
    3樓  發表于: 2014-01-15 08:37
    用國產永宏的吧，可以控制4軸
    樓主留言：
    不是，用的三菱pLC和安川伺服
    gdj-gdj
    每天進步一點點！
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 398 個
    工控威望: 7067 點
    下載積分: 134193 分
    在線時間: 1531(小時)
    注冊時間: 2013-10-12
    最后登錄: 2025-04-30
    查看gdj-gdj的 主題 / 回貼
    4樓  發表于: 2014-01-15 12:31
    是啊，這樣不行的�？梢訷0，Y1，Y2接脈沖，其它的Y作為方向信號。
    樓主留言：
    前輩：麻煩您指導下：1PG接線對嗎？另外，用PLC控制伺服放大器就需要接圖中那些信號吧。我菜鳥剛剛接觸PLC，謝謝
    本帖最近評分記錄：
  • 下載積分:+1(fum0717) 真誠感謝！
    xxmsql
    工作踏實 埋頭苦干 認真對待
    級別: 家園常客
    精華主題: 0
    發帖數量: 164 個
    工控威望: 631 點
    下載積分: 3090 分
    在線時間: 77(小時)
    注冊時間: 2007-04-16
    最后登錄: 2024-12-05
    查看xxmsql的 主題 / 回貼
    5樓  發表于: 2014-01-15 13:39
    同意樓上人，所說的！FX3U只能控制3軸Y0 Y1 Y2
    樓主留言：
    前輩：麻煩您指導下：1PG接線對嗎？
    合作愉快！
    fum0717
    級別: 探索解密
    精華主題: 0
    發帖數量: 17 個
    工控威望: 136 點
    下載積分: 587 分
    在線時間: 24(小時)
    注冊時間: 2014-01-07
    最后登錄: 2015-03-31
    查看fum0717的 主題 / 回貼
    6樓  發表于: 2014-01-15 13:40
    謝謝樓上幾位的回復！
    本人菜鳥，第一次接觸PLC，低級錯誤很多！
    我用的是三菱的PLC，伺服用的是安川的。

    根據樓上幾位的指導，我把Y000/001/002作為三軸脈沖信號是輸出。
    再請教一下：1PG的接線對嗎？
    xxmsql
    工作踏實 埋頭苦干 認真對待
    級別: 家園�？�
    精華主題: 0
    發帖數量: 164 個
    工控威望: 631 點
    下載積分: 3090 分
    在線時間: 77(小時)
    注冊時間: 2007-04-16
    最后登錄: 2024-12-05
    查看xxmsql的 主題 / 回貼
    7樓  發表于: 2014-01-15 14:08
    接線基本是對的
    合作愉快！
    fum0717
    級別: 探索解密
    精華主題: 0
    發帖數量: 17 個
    工控威望: 136 點
    下載積分: 587 分
    在線時間: 24(小時)
    注冊時間: 2014-01-07
    最后登錄: 2015-03-31
    查看fum0717的 主題 / 回貼
    8樓  發表于: 2014-01-15 14:24

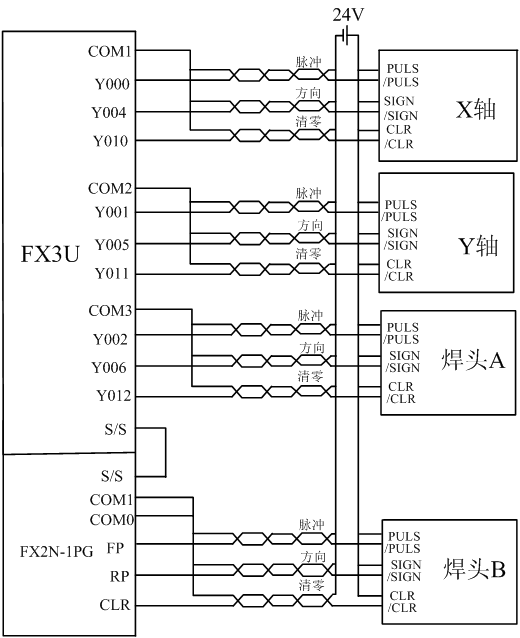

    我重新改了下接線圖，請高手幫看看如何



    問題有二：
    1、FX3U與1PG之間怎么接線。我在資料手冊上沒看到。是不是購買像其他擴展模塊一樣直接插到邊上就行了？
    2、用PLC去控制伺服驅動器，是不是只需要脈沖、方向、清零、伺服準備好、回零信號就行呢？一般控制一套伺服系統，需要哪些信號？
    木木2012
    級別: 工控俠客
    精華主題: 0
    發帖數量: 293 個
    工控威望: 2167 點
    下載積分: 31796 分
    在線時間: 830(小時)
    注冊時間: 2012-12-04
    最后登錄: 2025-03-14
    查看木木2012的 主題 / 回貼
    9樓  發表于: 2014-01-15 15:04
    引用
    引用第8樓fum0717于2014-01-15 14:24發表的  :
    我重新改了下接線圖，請高手幫看看如何
    [attachment=117179]  [attachment=117180]

    問題有二：
    1、FX3U與1PG之間怎么接線。我在資料手冊上沒看到。是不是購買像其他擴展模塊一樣直接插到邊上就行了？
    .......

    http://down.ymmfa.com/?id=235
    http://down.ymmfa.com/?id=46
    仔細看看吧，看不懂了再問！
    fum0717
    級別: 探索解密
    精華主題: 0
    發帖數量: 17 個
    工控威望: 136 點
    下載積分: 587 分
    在線時間: 24(小時)
    注冊時間: 2014-01-07
    最后登錄: 2015-03-31
    查看fum0717的 主題 / 回貼
    10樓  發表于: 2014-01-16 09:35
    歡迎高手指點一下
    luohainan
    級別: 略有小成
    精華主題: 0
    發帖數量: 42 個
    工控威望: 201 點
    下載積分: 626 分
    在線時間: 54(小時)
    注冊時間: 2009-07-23
    最后登錄: 2025-04-26
    查看luohainan的 主題 / 回貼
    11樓  發表于: 2014-01-16 18:42
    如果只需要馬達動作,只需要接脈沖加方向就可以,這是最基本的.其他的按需要接,象伺服準備好,回零,清零等不接也可以
    樓主留言：
    您好！十分感謝您的回復！
    我想再請教個問題：
    用PLC和伺服驅動器去控制一個伺服電機，位置模式，常規情況下需要：報警輸出、報警復位、準備好、伺服準備好、使能、脈沖、方向？

    大概過程是這樣的：1、在無報警的情況下，伺服驅動器接收到上位機的準備好信號，主電路還是上電。
    2、伺服驅動器主電路上電完成后，輸出一個伺服準備好信號。
    3、上位機在接收到伺服準備好信號后，發出使能信號，伺服電機啟動。
    4、脈沖和方向就控制了電機轉的圈數和方向。

    您看我理解的對嗎？
    本帖最近評分記錄：
  • 下載積分:+1(fum0717) 真誠感謝！
    • «
