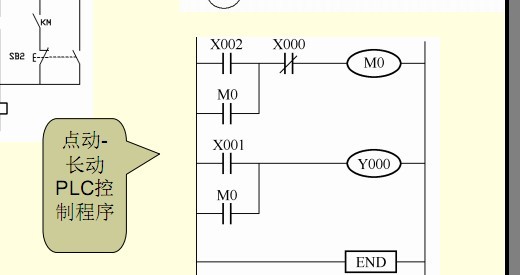

我是新手今天看到電動與連續這里就想不明白了挺簡單一個電路怎么用plc編程就成了如上圖所畫請師傅們給講解一下

工控—魔術師

登天路，踏歌行

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 202 個
工控威望: 465 點
下載積分: 7033 分
在線時間: 122(小時)
注冊時間: 2012-09-30
最后登錄: 2015-04-25
查看工控—魔術師的主題 / 回貼

1樓發表于: 2012-11-14 22:37

只看該作者 | 小中大

按下X002   再放開會有以下動作
M0得電吸合
M0常開閉合   M0自鎖
當M0常開閉合   Y0也吸合

當按下X0  ，M0失電
M0失電    常開斷開    Y0也失電斷開   此為自鎖

當按下X1   Y0得電吸合   放開X1   Y0失電斷開此為點動

會當凌絕頂，一覽眾山小

yangh1129

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 401 點
下載積分: 432 分
在線時間: 197(小時)
注冊時間: 2010-08-25
最后登錄: 2021-08-10
查看yangh1129的主題 / 回貼

2樓發表于: 2012-11-15 08:44

只看該作者 | 小中大

這就是PLC控制與繼電器控制的區別所在。搞明白了就算是PLC入門了。

liuchengji20

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 130 個
工控威望: 251 點
下載積分: 2791 分
在線時間: 29(小時)
注冊時間: 2012-05-23
最后登錄: 2024-10-25
查看liuchengji20的主題 / 回貼

3樓發表于: 2012-11-15 08:47

只看該作者 | 小中大

呵呵，好耐心啊。支持

Made wish ，517029687

ymr78419972

宿命的輪回注定了要讓我們去追逐那些難以企及卻又十分向往的美麗

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 587 個
工控威望: 2719 點
下載積分: 16620 分
在線時間: 270(小時)
注冊時間: 2009-05-10
最后登錄: 2024-11-16
查看ymr78419972的主題 / 回貼

4樓發表于: 2012-11-15 09:08

只看該作者 | 小中大

這個只是一個簡單的邏輯分析，你只要把這段程序放在一個掃描周期內看一下結果，再來一個掃描周期看變化。基本上就能理解了。比如X2這個連動開關，在一個掃描周期內，你只要按下X2，我們估且說其它開關都沒按，那么狀態是 X2=1. 第一個M0=0，X1 = 0,第二個M0 = 1,所以Y0 =1.第二個掃描周期到，第一個M0也會變成1，這樣M0的線圈就一直有電，然后Y0就會一直有電。其實這個電路有點不合適，只要連動了就不能直接換到點動狀態，必須關掉連動才。我覺得完全可以把X1的常閉與M0線圈串一個，這樣只要連動的時候想點動，直接按下點動按鈕，系統直接轉換狀態。分析程序我覺得時序還是比較重要的。你可以參考我以前在論壇上發表過的一個文章，濁見，只供你參考一下，希望對你有幫助，當然也是我的個人看法，說不定也會誤了你，呵呵。

http://www.gangbaxian.cn/read-gktid-77913.html
