樓主  發表于: 2012-02-16 18:42

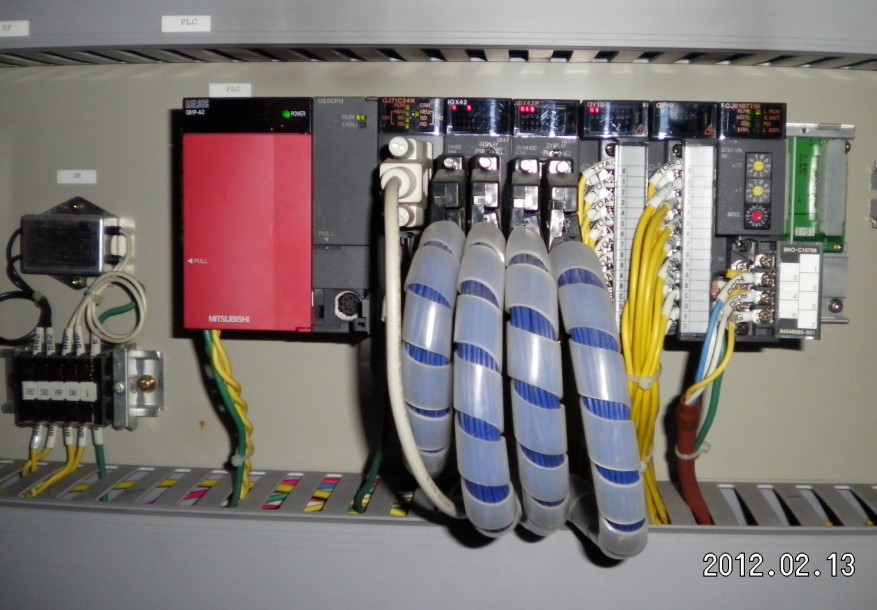

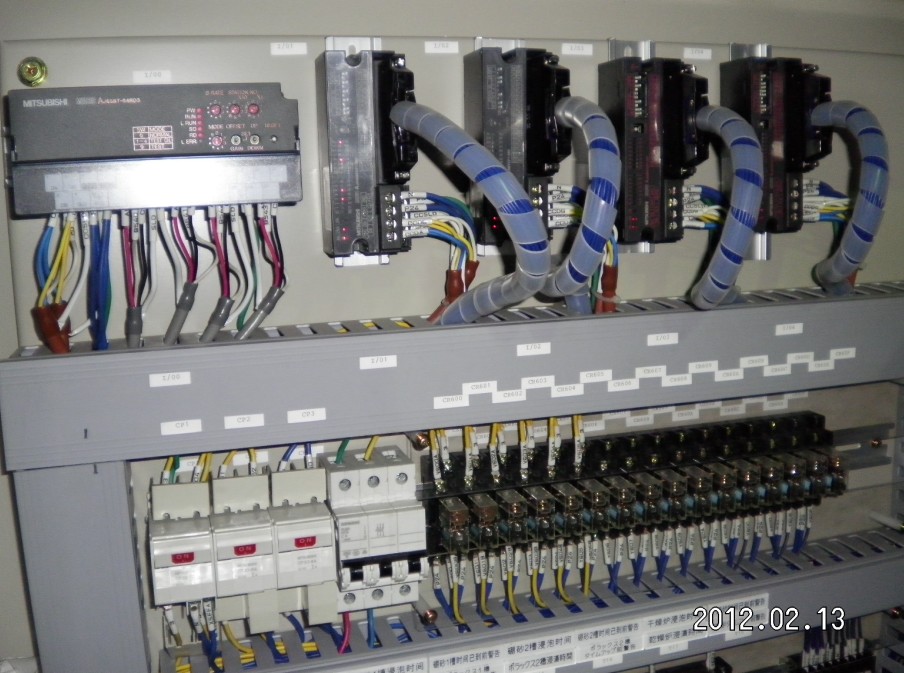

先上兩張?jiān)O(shè)備圖片 主站  和 幾個遠程I/O  以及遠程智能模塊，AJ65BT-64RD3

主站


1-4號站是AJ65BT-64RD3,后面跟6個32點的I/O遠程模塊


10-14號站是第二個AJ65BT-64RD3，后面跟了4個I/O遠程模塊

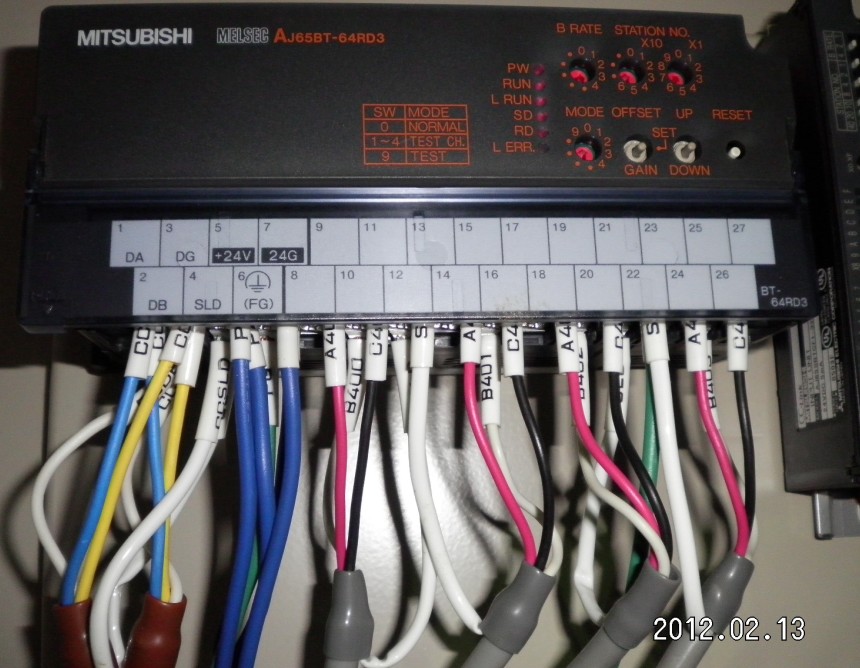

近拍圖片


PLC的網絡參數


主站網絡參數

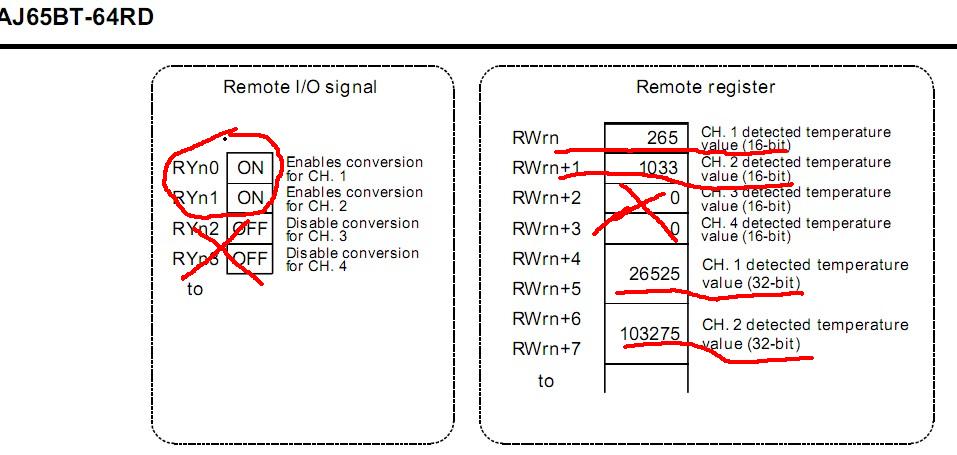

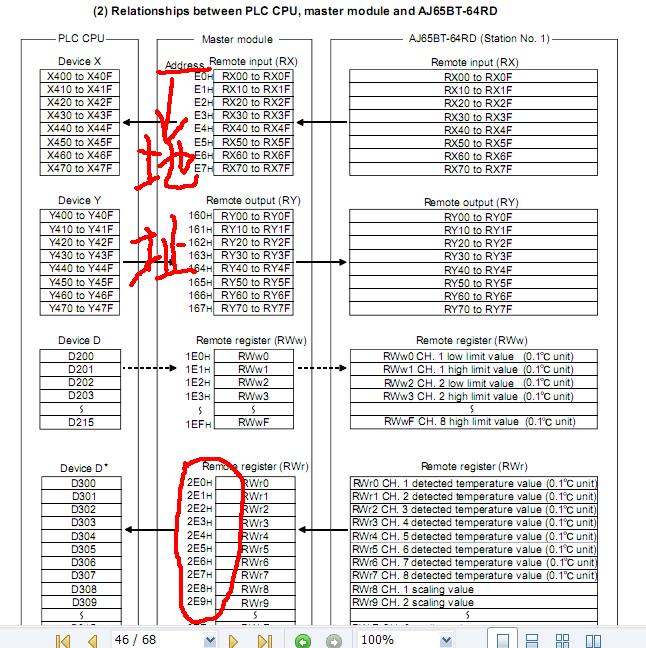

遠程AJ65BT-64RD3在PLC中與控制模塊的關系

因?yàn)?個智能模塊分別占用了 1-4號站 和 10-14號站，所以PLC的讀取地址是2E0 2E1 2E2 2E3  和308 309 30A 30B,

(為什么只讀取這幾個數據？后面的2E4  2E7  30C  30E為什么不讀？因?yàn)檫@幾個地址是16BIT的溫度數據，

看圖可以知道緊接這后面4個數據是32BIT的溫度數據，讀出來就不是除以10，要除以1000了！)

至于中間的地址2F0~2FE  300~307一共24個地址 被6個遠程I/O模塊所占用，1個站占用4個地址，智能模塊占用4個站號16個地址，

所以第二格模塊讀取數據的地址是308開始，以上都是16進制數據格式，將其轉換成10進制數據就可以和PLC中的數據對應起來，

2E0 2E1 2E2 2E3轉換后就是736,737,738,739             308 309 30A 30B轉換后就是776,777,778,779，





[ 此帖被月澤在2012-02-16 19:25重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+5(sport1988) 好貼！
  • 下載積分:+10(ymmfa) 感謝分享
  • 下載積分:+3(guochunyi) 感謝分享
    • 揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    1樓  發表于: 2012-02-16 18:43

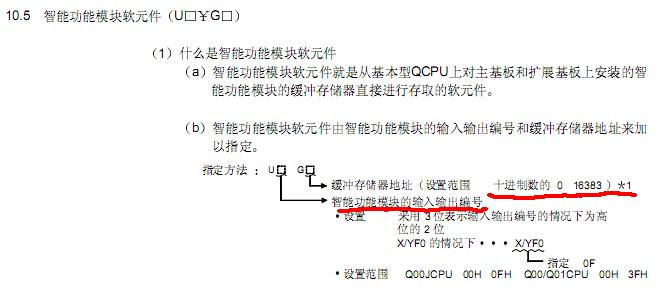

    先看一下 Un Gn的數據范圍

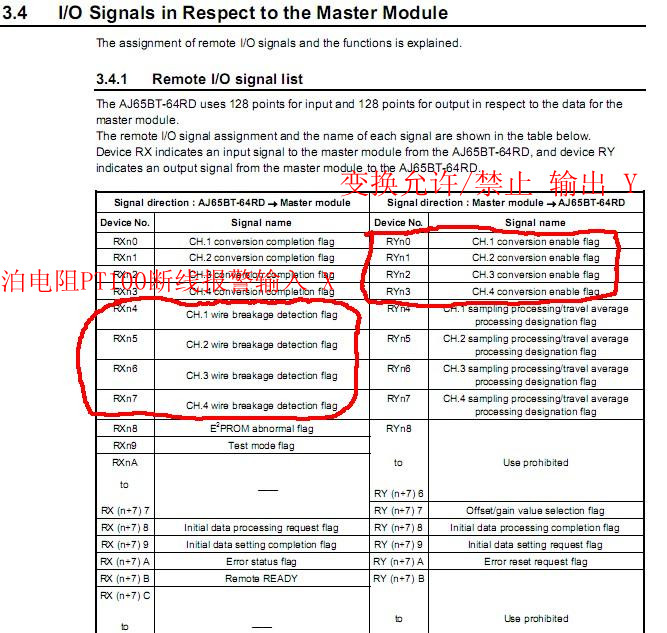

    AJ65BT-64RD3對應的遠程I/O信號列表




    I/O控制AJ65BT-64RD3的效果

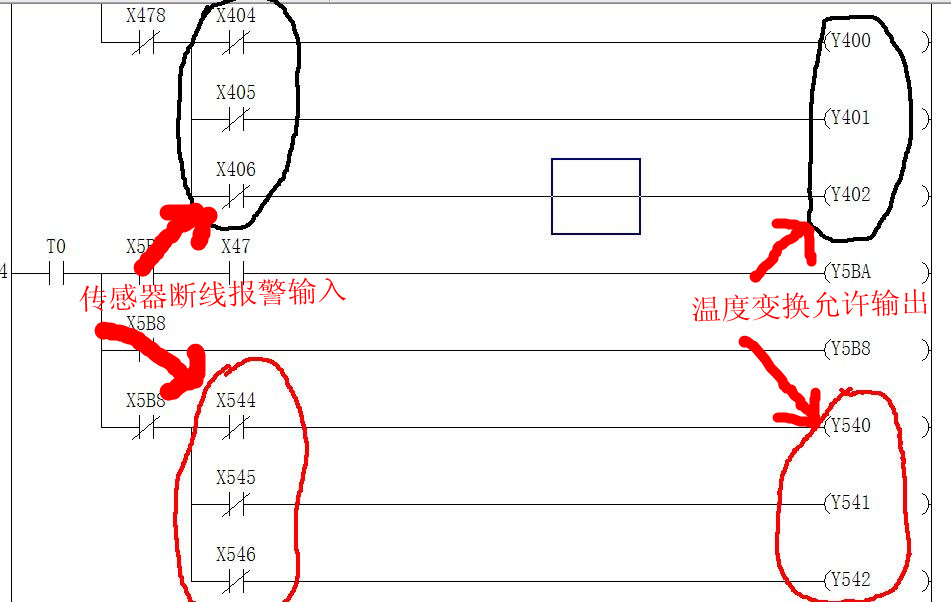

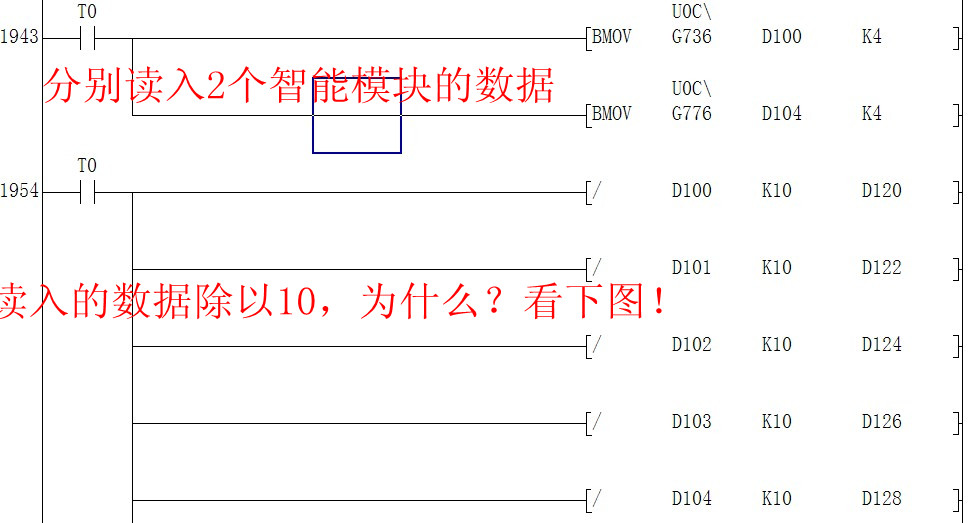

    PLC的程序

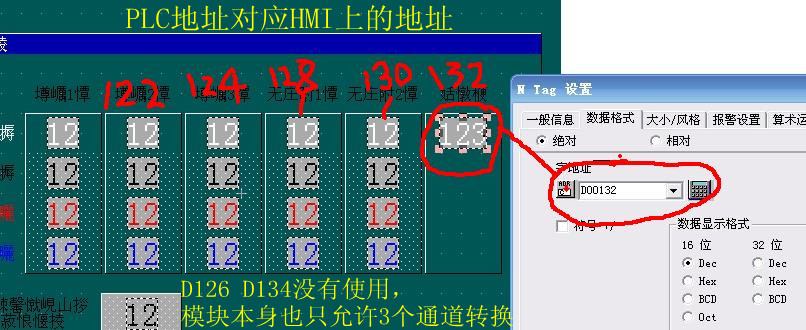

    接下來就是 PLC與HMI的對應了






    [ 此帖被月澤在2012-02-16 18:53重新編輯 ]
