工控人家園 三菱工控論壇 求解三菱PLC通過繼電器控制電磁閥的具體接線方法

hw9089

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 43 個
工控威望: 181 點
下載積分: 673 分
在線時間: 69(小時)
注冊時間: 2013-03-14
最后登錄: 2025-03-07
查看hw9089的主題 / 回貼

樓主發表于: 2014-01-17 11:07

全看 | 小中大

三菱PLC通過繼電器控制電磁閥接線

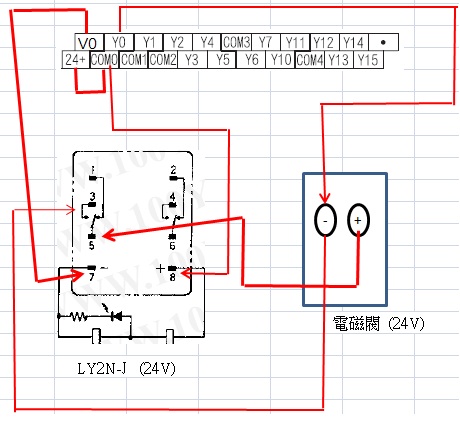

附件是目前接線方式

求三菱PLC通過繼電器控制電磁閥的具體接線方法
(PLC、繼電器、電磁閥都是24V)
謝謝幫助！

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

1樓發表于: 2014-01-17 12:29

全看 | 小中大

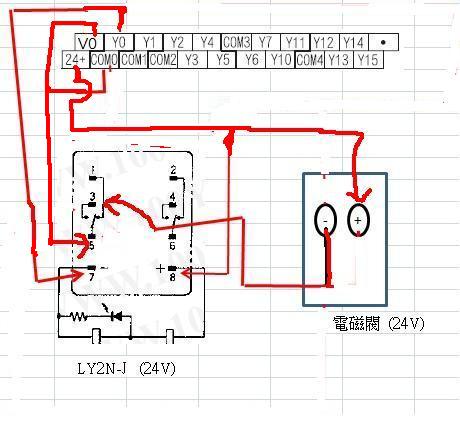

圖片：

我一般這么接

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

2樓發表于: 2014-01-17 12:49

全看 | 小中大

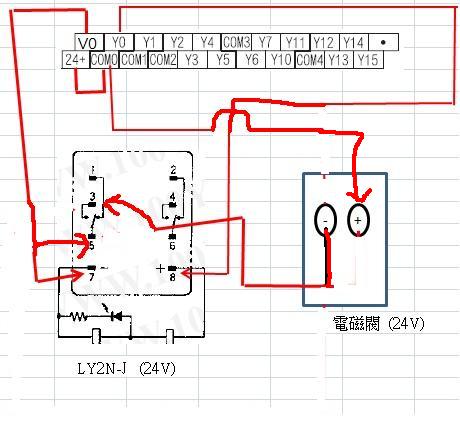

圖片：

引用
引用第6樓hw9089于2014-01-17 12:31發表的 :

謝謝~~晚上我進公司再弄弄看

有個地方要注意，如果你的plc是晶體管輸出的話，輸出點的 COM要接0V的，這樣接的話晶體管輸出或繼電器輸出都能行。

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

3樓發表于: 2014-01-18 11:01

全看 | 小中大

你用的是什么plc輸入端子 S/S S/S這幾個端子是什么？

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

4樓發表于: 2014-01-18 11:22

全看 | 小中大

從型號上看你這個是繼電器輸出的， ov接繼電器線圖的7#端子，plc輸出點接繼電器線圈的8#端子

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

5樓發表于: 2014-01-18 11:50

全看 | 小中大

圖片：

奇怪了這么基礎的東西你都不懂，繼電器的作用是什么都不知道，要么你是個很菜的初學者，要么你根本就不是電工

zrsheng

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 278 個
工控威望: 435 點
下載積分: 11361 分
在線時間: 1021(小時)
注冊時間: 2009-08-12
最后登錄: 2019-09-14
查看zrsheng的主題 / 回貼

6樓發表于: 2014-01-18 11:52

全看 | 小中大

還有一種可能，你在玩我
