呵呵，我不懂電路圖呀！
如果再加啟動按鈕，停止按鈕！
哪又要怎樣接？

大家都幫樓主嘍，樓主說不懂電路圖，真暈

這控制有什么用

可以控制電機看自動正反轉呀！

要不你把東西，發過來，給你弄，不花錢，建議樓主還是，去學習學習電路圖。

我這里有個圖你加兩個限位開關就行了，看對你有沒有幫助。



不會電路圖,那就裝個空開作啟動停止用得了.

我那個電機只有三根線索呀？

原理是這樣的， 單相電機要改一下線圈接頭，副線圈及主線圈的兩邊接頭都引出來，通過兩個繼電器的轉變，正轉是副線圈頭與主線圈頭共接，反轉是副線圈尾與主線圈共接（電容式的，副線圈的另一頭是接電容的）這樣就可以正反轉了。

引用

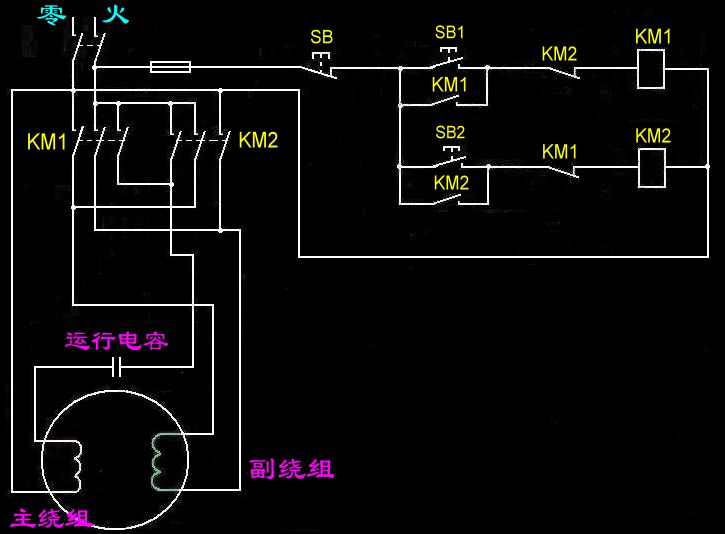

引用第17樓etdssdabb于2011-09-23 14:03發表的 這是沒有限位開關的 :
我這里有個圖你加兩個限位開關就行了，看對你有沒有幫助。

怎么初看電容是接在主線圈的，搞不懂

單相220伏電機現在用的一般是電容啟動,電機有兩組線圈一個是運行一個是啟動,要實現正反轉就要使電容倒轉.如果用行程開關,那么用行程開關控制一個接觸器實現一個單動,用接觸器的一個常開點和一個常閉點來倒轉,如果想加啟動停止按鈕,那么就在加一只接觸器形成一個單動,讓它的一個常開點控制電機的公共端.這樣就可以了.
