1.有源和無源，我個人結合百度搜來的，我是這樣理解的，大佬給看看

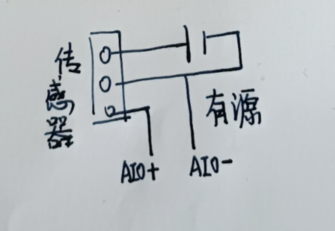

有源，就是傳感器接了24V，傳感器輸出模擬量，單獨一根線，然后和負極共用一根線

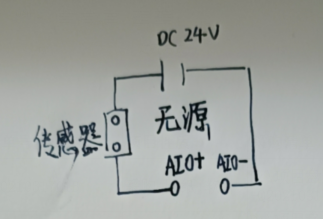

無源，就是把傳感器兩根線串入回路




是這樣理解嗎？

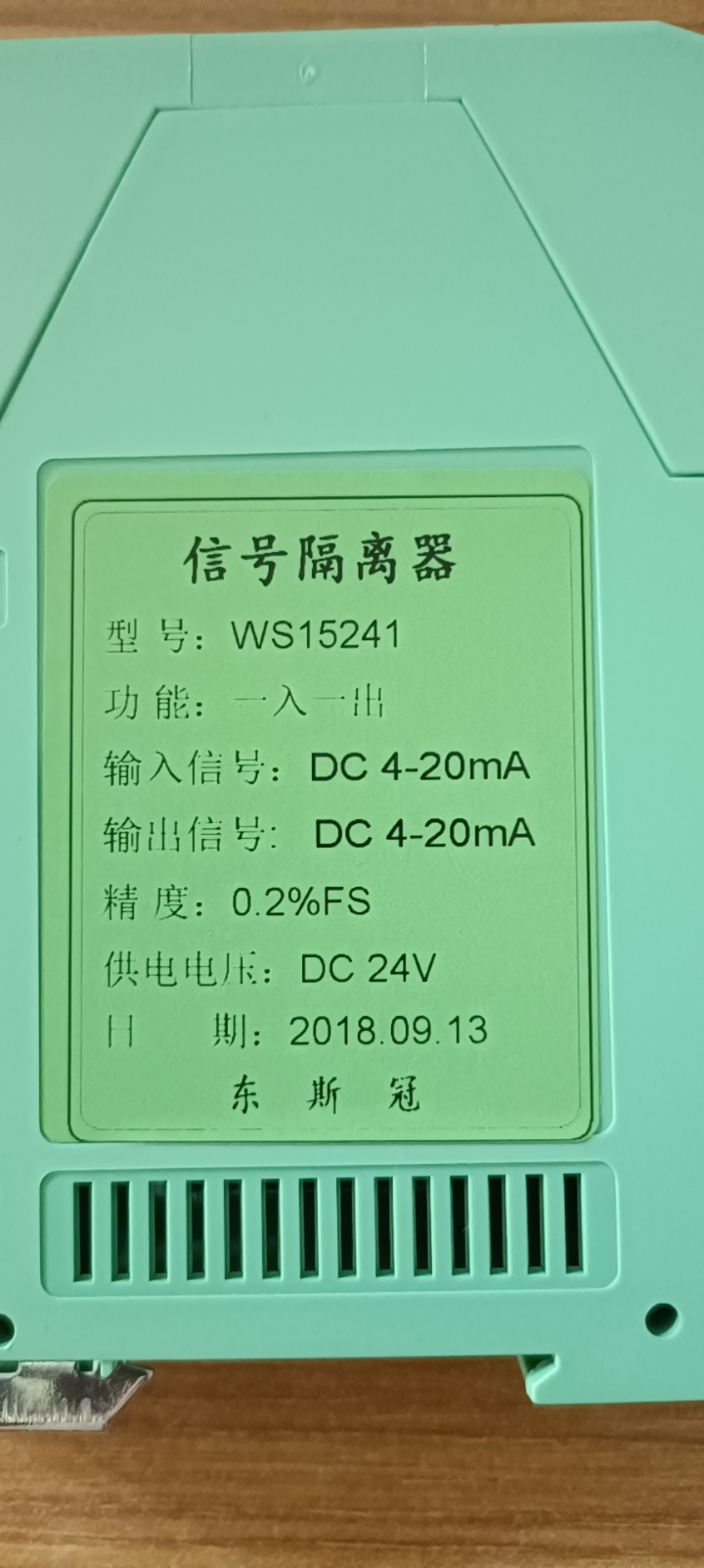

2.隔離柵的接線問題，隔離柵24VDC供電，可接有源，可接無源，然后OUT輸出到PLC的模擬量輸入，對吧，1和2之間有24V輸出




我現在有個產品，我把產品接入1和2，然后，OUT沒有輸出，
我試著不接入隔離柵，直接按照我理解的無源解法，串入電流表，還是沒有信號，不串入電流表，接入smartPLC的模擬量輸入，模塊一直閃紅燈。
我不確定產品1是什么接法，產品是客戶從國外自己拿回來，沒有代理商，沒有技術。一開始我接的1和2，然后PLC模擬量模塊閃紅燈，我就換成2和3，不閃紅燈了
另外一個產品2，確定是無源接法，可我接上去，PLC就閃紅燈，拔掉就好了。
過了一段時間，沒有接產品2的前提下，PLC模擬量模塊閃紅燈了，也就是一開始好好的，現在閃紅燈了。我再怎么調換產品1接入隔離柵的線，都不行

1.OK；
2.既然可只接1&2，說明是2線的傳感器？2線肯定無源，無源則接2&3；1&2是電源啊，；
3.PLC模塊閃紅燈， 看一下是因電源問題還是超限問題導致的？還是硬件故障導致的？

引用

引用第1樓sjm213于2021-06-29 17:26發表的  :
1.OK；
2.既然可只接1&2，說明是2線的傳感器？2線肯定無源，無源則接2&3；1&2是電源啊，；
3.PLC模塊閃紅燈， 看一下是因電源問題還是超限問題導致的？還是硬件故障導致的？

版主

是不是1和2接兩線制，因為1和2直接往外輸出電壓。
2和3接有源傳感器，

1和2接有源傳感器，要接外部電源。2和3接無源傳感器，不用外接電源，接兩線式傳感器
