gione
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 354 點
下載積分: 1000 分
在線時間: 333(小時)
注冊時間: 2007-11-05
最后登錄: 2025-04-06
查看gione的 主題 / 回貼
樓主  發表于: 2022-06-27 08:05
OMRON 新手
NJ系類 EIC202 當從站,sysmac studio 要如何設置.
看了手冊只找EtherCat ECC202 當從站的設置
jhon_13579
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 139 點
下載積分: 655 分
在線時間: 138(小時)
注冊時間: 2011-05-15
最后登錄: 2025-04-23
查看jhon_13579的 主題 / 回貼
1樓  發表于: 2022-06-27 17:08
使用以太網標簽通訊配置就可以了
本帖最近評分記錄：
  • 下載積分:+1(gione) 熱心助人！
    ezio2016
    工控小白
    級別: 略有小成
    精華主題: 0
    發帖數量: 203 個
    工控威望: 329 點
    下載積分: 1008 分
    在線時間: 129(小時)
    注冊時間: 2016-08-05
    最后登錄: 2025-05-02
    查看ezio2016的 主題 / 回貼
    2樓  發表于: 2022-06-29 09:19
    用Sysmac Studio新建工程時，設備類型選擇【從設備終端】，設備選擇【Ethernet/IP耦合器】，然后在工程里配置掛載的模塊，和ECC的耦合器差不多操作。然后配好模塊后在IO分配那里看看輸入輸出分別時多少字節，做標簽鏈接時要匹配。標簽鏈接設置可以用Sysmac Studio或者Network Configurator來配置，我個人喜歡用Network Configurator。
    本帖最近評分記錄：
  • 下載積分:+2(gione) 真誠感謝！
    gione
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 354 點
    下載積分: 1000 分
    在線時間: 333(小時)
    注冊時間: 2007-11-05
    最后登錄: 2025-04-06
    查看gione的 主題 / 回貼
    3樓  發表于: 2022-06-30 15:35

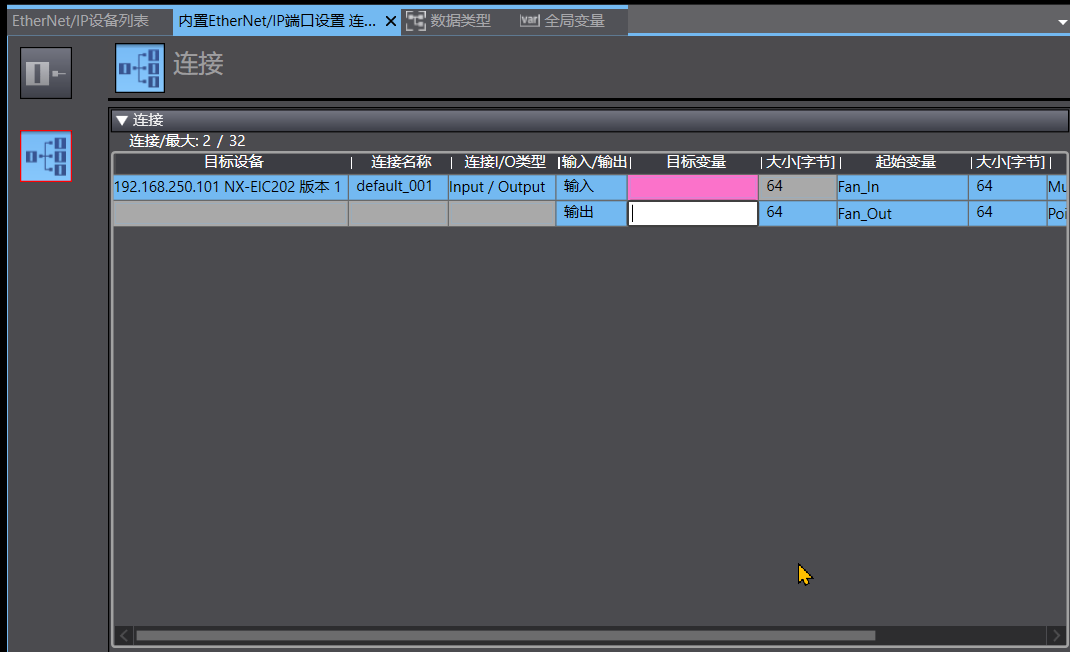

    圖片：
    有沒有書籍可參考.看的一臉懵逼
    目標變量是啥
    gione
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 354 點
    下載積分: 1000 分
    在線時間: 333(小時)
    注冊時間: 2007-11-05
    最后登錄: 2025-04-06
    查看gione的 主題 / 回貼
    4樓  發表于: 2022-06-30 15:50
    求大俠做個范例
    NJ101連接EIC202  IO模塊各2的設定，標簽的連接
    ezio2016
    工控小白
    級別: 略有小成
    精華主題: 0
    發帖數量: 203 個
    工控威望: 329 點
    下載積分: 1008 分
    在線時間: 129(小時)
    注冊時間: 2016-08-05
    最后登錄: 2025-05-02
    查看ezio2016的 主題 / 回貼
    5樓  發表于: 2022-07-03 00:43
    NX/NJ和EIC做EIP通訊，沒有啥設定，一般就是IP地址。如果用Sysmac Studio做EIP的標簽連接的話，注意一下下面的地方。

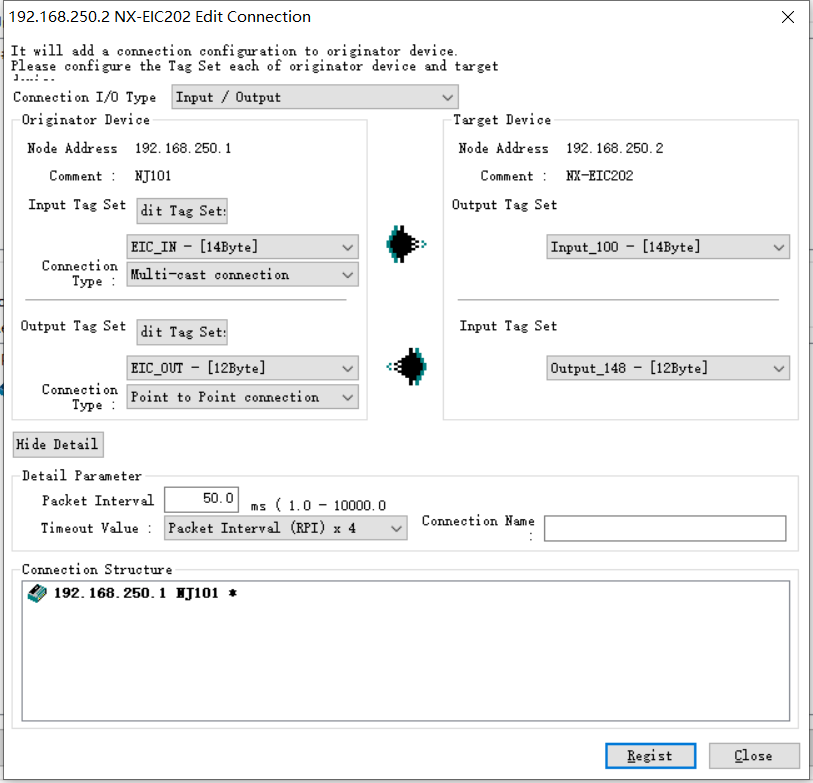

    我建議真的用Network Configurator做EIP標簽連接比Sysmac Studio直觀方便。

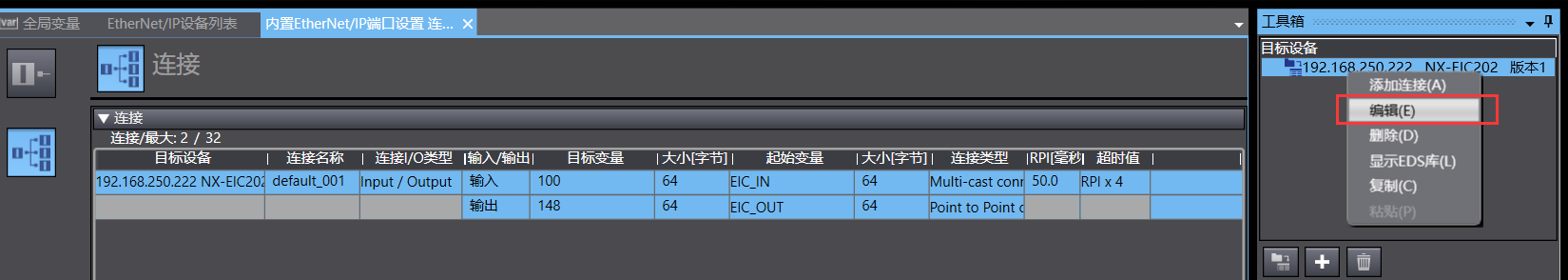

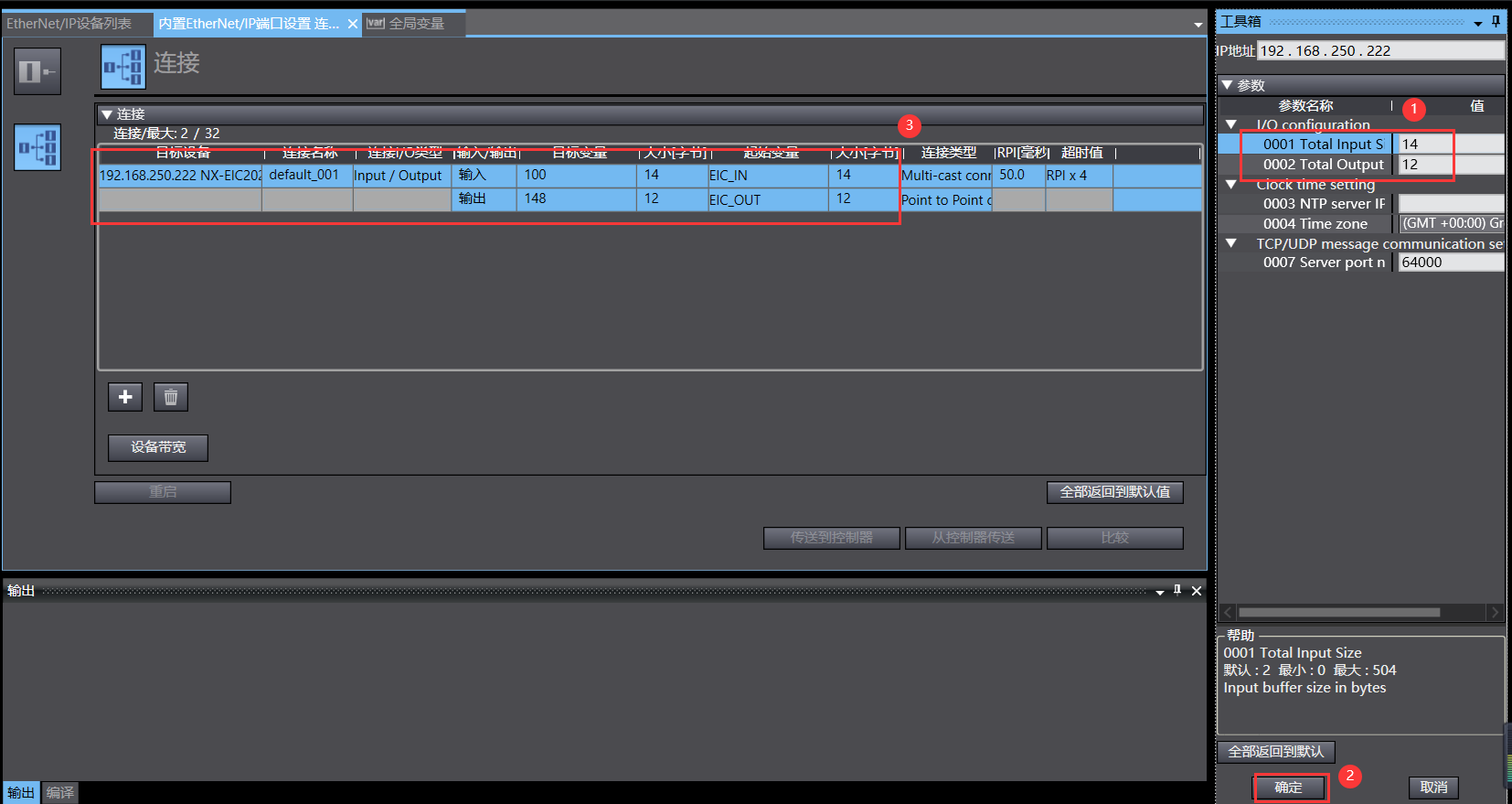

    圖1和圖2，設置EIC耦合器的輸入輸出的數據大小，
    圖1

    圖2

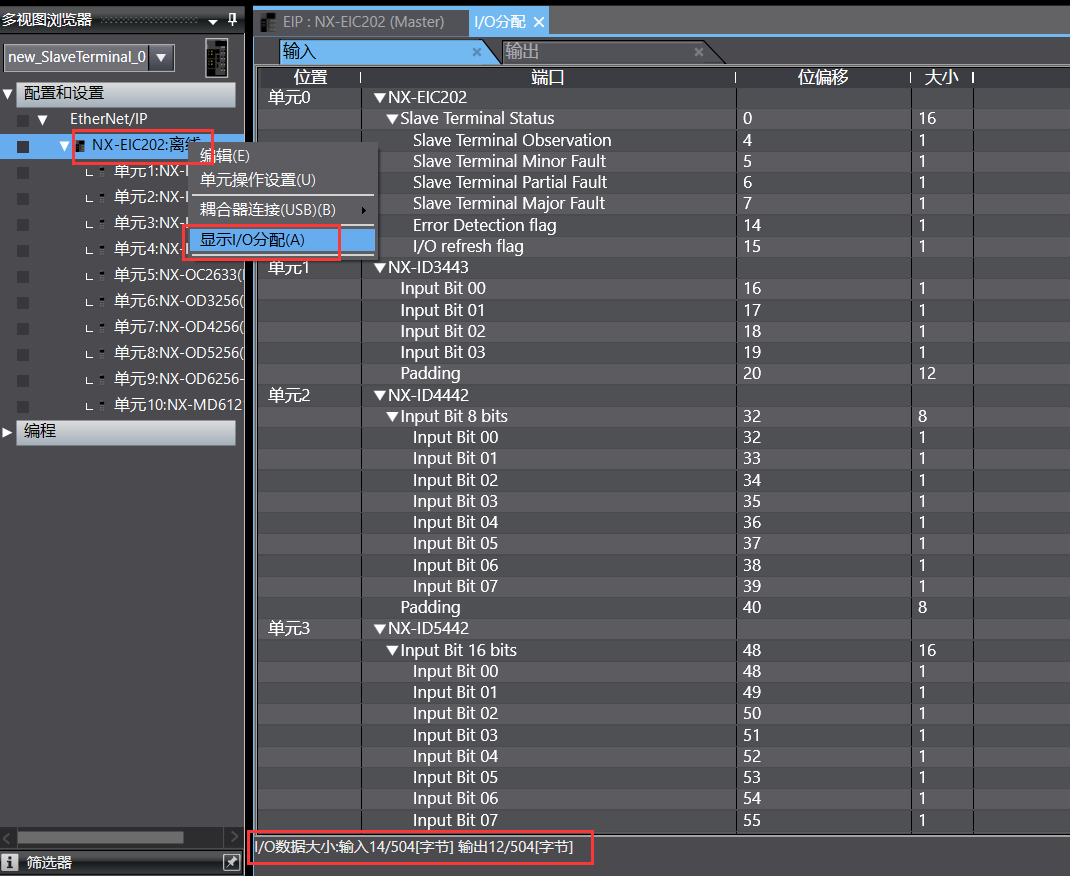

    這個數據大小是在EIC的配置工程里確認的如圖3。
    圖3

    樣例是隨便做，特別是EIC的配置工程的IO是隨便掛
    NJ-EIC.zip (39 K) 下载次数:54
    本帖最近評分記錄：
  • 下載積分:+3(gione) 熱心助人！
    gione
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 354 點
    下載積分: 1000 分
    在線時間: 333(小時)
    注冊時間: 2007-11-05
    最后登錄: 2025-04-06
    查看gione的 主題 / 回貼
    6樓  發表于: 2022-07-03 11:08
    弱弱問一下100  148 是什么意思.怎么知道要輸入什么

    最近搜索許多范例.ABB機械手.KUKA   EDS導入
    目標變量大都為101 102
    可是從沒提及為什么是此數字？？？
    [ 此帖被gione在2022-07-03 11:34重新編輯 ]
    ezio2016
    工控小白
    級別: 略有小成
    精華主題: 0
    發帖數量: 203 個
    工控威望: 329 點
    下載積分: 1008 分
    在線時間: 129(小時)
    注冊時間: 2016-08-05
    最后登錄: 2025-05-02
    查看ezio2016的 主題 / 回貼
    7樓  發表于: 2022-07-03 11:27
    100是輸入的實例ID，148是輸出實例ID，只要你在對應輸入【1】就會有下拉菜單可以選擇的。
    sysmac studio就是這個實例ID的指引說明不明確，很多人剛接觸的話，很容易配不了。
    所以我還是真的建議用Network Configurator，很明顯就是有輸入輸出實例ID選擇的。
    正常安裝Sysmac Studio或者CX-One的話，都是有Network Configurator的。
    歐姆龍的DeviceNet和EIP網絡配置的話，還是用Network Configurator比較方便。
    gione
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 354 點
    下載積分: 1000 分
    在線時間: 333(小時)
    注冊時間: 2007-11-05
    最后登錄: 2025-04-06
    查看gione的 主題 / 回貼
    8樓  發表于: 2022-07-03 11:39
    引用
    引用第7樓ezio2016于2022-07-03 11:27發表的  :
    100是輸入的實例ID，148是輸出實例ID，只要你在對應輸入【1】就會有下拉菜單可以選擇的。
    sysmac studio就是這個實例ID的指引說明不明確，很多人剛接觸的話，很容易配不了。
    所以我還是真的建議用Network Configurator，很明顯就是有輸入輸出實例ID選擇的。
    正常安裝Sysmac Studio或者CX-One的話，都是有Network Configurator的。
    歐姆龍的DeviceNet和EIP網絡配置的話，還是用Network Configurator比較方便。
    .......

    感謝指點迷津。獲益良多
