    如下，有一門， 需要倆個開關來控制門的開啟和閉合。門那里有感應器倆個。分別是門的關閉和開啟。
倆個開關是靠控制液壓電機推動門的開合，門沒和到位置液壓電機就一直運轉。


    這個梯形圖是什么的，還有元件分配。

  求詳細點的，那位高手指點下，我剛學。我有些東西想不明白。需要看下。

自己先編啦，不懂的再請教壇里的高手

引用

引用第1樓周信于2013-08-26 22:54發表的  :
自己先編啦，不懂的再請教壇里的高手

不錯，自己先編，有問題再請教高手。

做出來了
好像少點什么

開關x1和X2互鎖，感應器X3和X4 。指示燈Y3和Y4。但視乎少點什么。電磁線圈Y1和Y2怎么停下來？

1.假設感應器為有感應ON 無感應OFF
2.控制按鈕為回復型

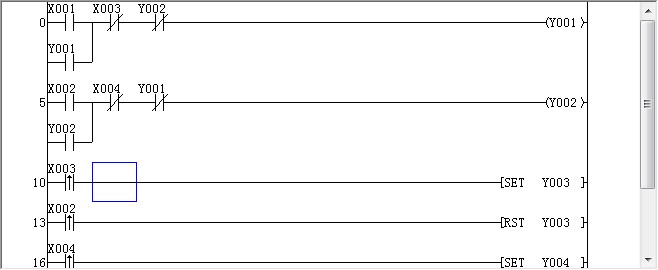

X1           X3       Y2
--|^|----------|/|-------|/|---------(Y1)
  Y1    |
--||-----|

  X2           X4       Y1
--|^|----------|/|-------|/|---------(Y2)
  Y2    |
--||-----|

  X3
--||--------------------------------(Y3)

X4
--||--------------------------------(Y4)



模擬試過，OK

X1           X3       Y2
--|^|----------|/|-------|/|---------(Y1)
  Y1    |
--||-----|

  X2           X4       Y1
--|^|----------|/|-------|/|---------(Y2)
  Y2    |
--||-----|

  X3
--||--------------------------------(Y3)

X4
--||--------------------------------(Y4)

1.假設感應器為有感應ON 無感應OFF
2.控制按鈕為回復型



1. 感應器是常開的是嗎？
2.控制按鈕也是常開型的是嗎？


最后的指示燈是常開才會亮嗎？
就是說X3常開就會把指示燈Y3弄亮。

這樣弄太復雜了，還是簡單的好些，

我現在都還沒接觸大上升沿這類的東西。

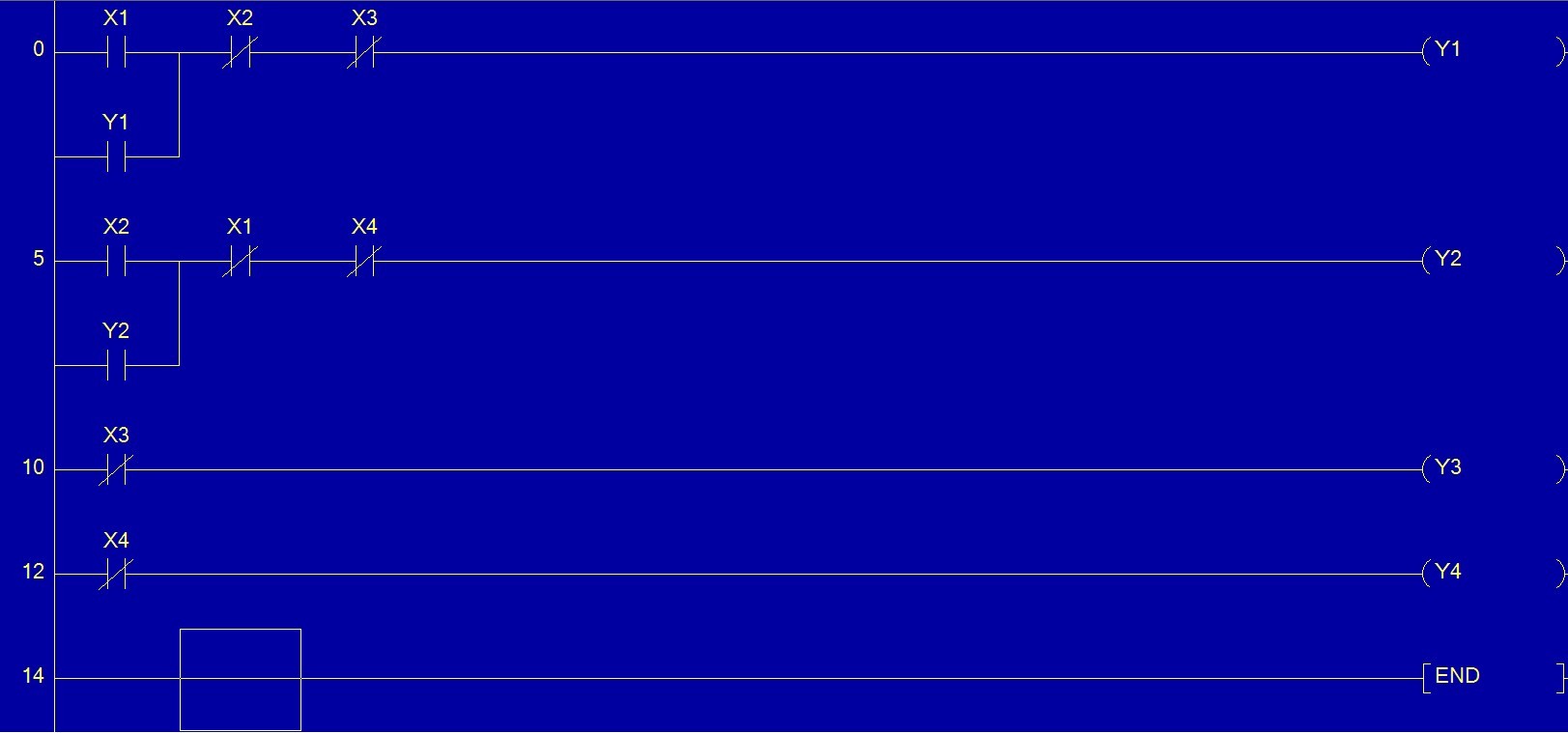

很簡單，把開關列出來

這應該是比較基本的正反互鎖控制了，給你點建議：
1.一個設備控制應該有停止和急停！雖然沒說，但這是基本的要求。
2.電機輸出是靠PLC輸出來控制的，所以必須要有Y1和Y2互鎖！
