工控人家園 綜合討論 臺達，風機水泵專用變頻器。PID問題

zwz579

這系蝦米社會，七透的比打拼的錢卡多。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 502 個
工控威望: 408 點
下載積分: 2895 分
在線時間: 226(小時)
注冊時間: 2008-03-18
最后登錄: 2019-07-21
查看zwz579的主題 / 回貼

樓主發表于: 2010-01-23 23:14

只看樓主 | 小中大

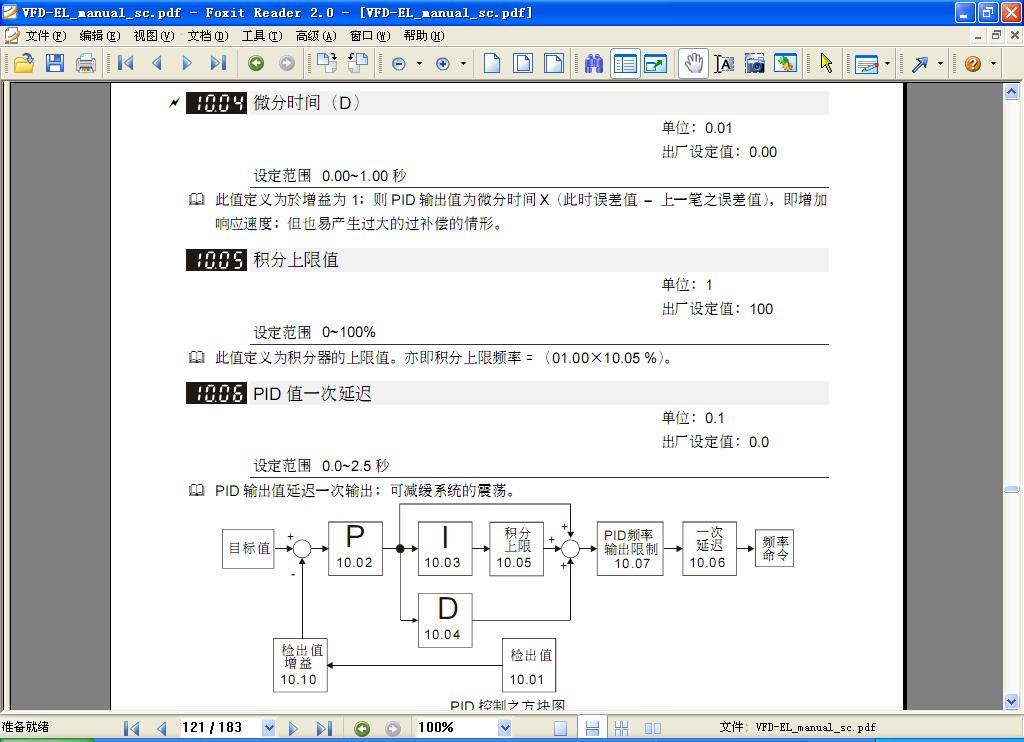

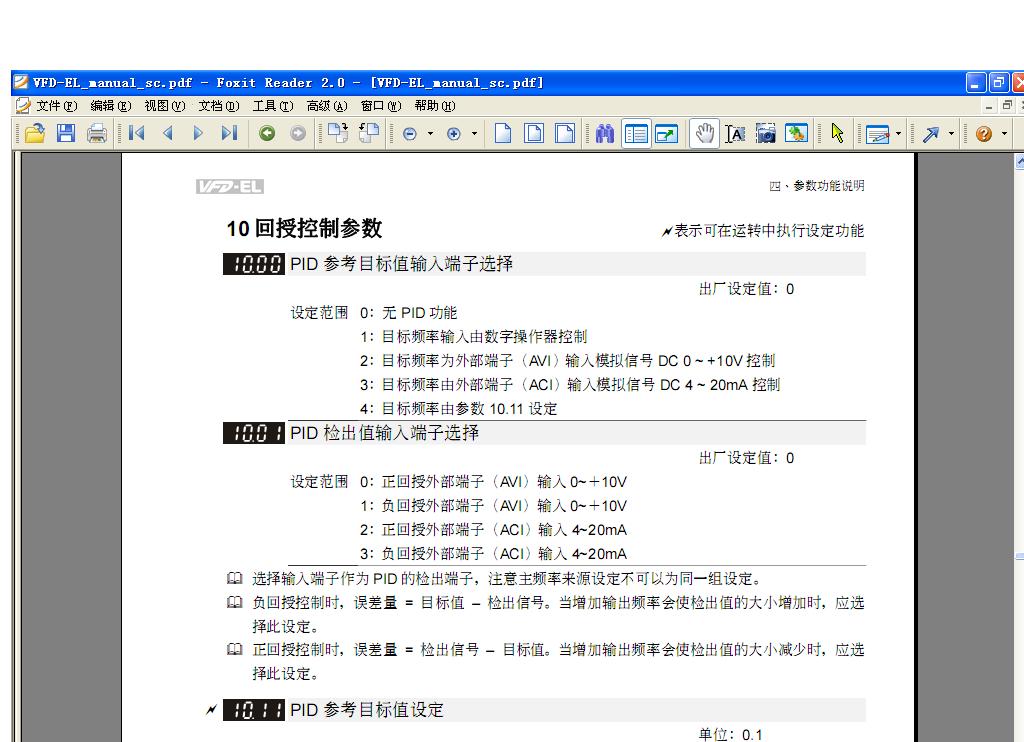

圖片：

目標值是如何設定的，比如我設置系統的壓力為3MPA。壓力傳感器0-5MPA 對應0-10V的信號，如過我的參數10.00設置成2，那3MPA對應的電壓是不是6V？？？？？？？？？？？？？？？那如果我的10.00設置成4。那參數10.11 設定范圍是0.00-600.00HZ 還是3MPA的壓力我的設定值該怎么設置？

[ 此帖被zwz579在2010-01-24 19:24重新編輯 ]

共同學習，共同進步。 www.xmohm.com

zwz579

這系蝦米社會，七透的比打拼的錢卡多。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 502 個
工控威望: 408 點
下載積分: 2895 分
在線時間: 226(小時)
注冊時間: 2008-03-18
最后登錄: 2019-07-21
查看zwz579的主題 / 回貼

1樓發表于: 2010-01-24 19:37

只看該作者 | 小中大

期待高手的出現

共同學習，共同進步。 www.xmohm.com

bogegongkong

什么是生活，生活就是活著。

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 446 個
工控威望: 414 點
下載積分: 2444 分
在線時間: 563(小時)
注冊時間: 2007-07-06
最后登錄: 2025-01-15
查看bogegongkong的主題 / 回貼

2樓發表于: 2010-01-24 20:31

只看該作者 | 小中大

用過富士和三菱的變頻器自帶的PID,臺達沒用過,說說我的看法,供LZ參考:
0001 最高頻率Fmax 設50  對應5MPA
1000 目標輸入設 4  用1011值
1001 過程值輸入設1 負控制用DC 0-10V電壓
1011 目標值設為 30  就是3MPA
其余出廠值
過程值輸入  用DC 0-10V電壓 DC 0-10V對應為0-Fmax*100%值就是0-50 對應傳感器就是0-5MPA,
0-50是0-5MPA,檢出值增益默認為1,目標3MPA就設為30了.
以上只是想當然,還要LZ用變頻器驗證一下.

本帖最近評分記錄：

下載積分:+3(zwz579) 熱心助人

熟悉輪胎生產工藝流程。專業制造車胎生產設備。提供輪胎工廠公用工程設計，安裝。提供輪胎生產設備改造升級服務。愿與各同行探討工控問題：QQ 1987857377

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1557 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

3樓發表于: 2010-01-25 20:52

只看該作者 | 小中大

參數10.11設置為50HZ，變要有兩個信號，一路是給定值，就是你說的電位器給定。還有一路就是傳感器反饋的信號，。

[img]Http://www.gangbaxian.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]
