樓主  發表于: 2013-07-11 15:42

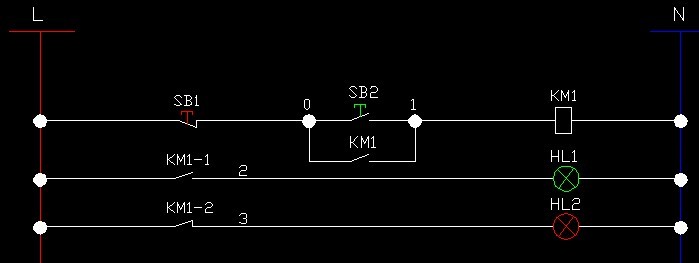

圖片：
小弟是新手，上次做了個例子沒有做的好，這次又重新畫了一下，控制要求如下:用一個常開啟動按鈕和常閉停止按鈕，還有啟動和停止分別對應的指示燈，通過它們來控制一個交流接觸器的啟動停止。接觸器主觸點通過單相220V，線圈是220V，接觸器附帶一對常開和一對常閉觸點。如果按下圖我畫的就還差一對常開觸點，因為自鎖和啟動提示燈都需要用到接觸器的常開，請問能不能把主觸點還有一個點沒有用的當作常開觸點來接線？謝謝前輩指點我的圖紙。
lichenhui333
只有搞不定的人，沒有搞不定的事。
級別: 工控俠客
精華主題: 0
發帖數量: 566 個
工控威望: 4091 點
下載積分: 7994 分
在線時間: 506(小時)
注冊時間: 2010-12-21
最后登錄: 2020-12-14
查看lichenhui333的 主題 / 回貼
1樓  發表于: 2013-07-11 15:56
一組常開就夠用的了，把圖上2接到1的位置，不就省了一組常開
葉落而有思
尋找PLC編程兼職，番禺市橋附近
級別: 略有小成
精華主題: 0
發帖數量: 160 個
工控威望: 235 點
下載積分: 497 分
在線時間: 59(小時)
注冊時間: 2009-10-16
最后登錄: 2021-05-21
查看葉落而有思的 主題 / 回貼
2樓  發表于: 2013-07-11 16:57
           真是不明白你們是怎么學的

lzzqh8
級別: 略有小成
精華主題: 0
發帖數量: 264 個
工控威望: 429 點
下載積分: 69389 分
在線時間: 265(小時)
注冊時間: 2011-05-25
最后登錄: 2025-04-23
查看lzzqh8的 主題 / 回貼
3樓  發表于: 2013-07-11 17:29
啟動指示燈HL1接線圈KM1
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5288 個
工控威望: 7514 點
下載積分: 160629 分
在線時間: 3230(小時)
注冊時間: 2007-11-21
最后登錄: 2025-05-15
查看sjm213的 主題 / 回貼
4樓  發表于: 2013-07-11 22:25
可以，再不夠還可以增加輔助觸頭
木皮
學海無涯
級別: 家園�？�
精華主題: 0
發帖數量: 485 個
工控威望: 742 點
下載積分: 16520 分
在線時間: 243(小時)
注冊時間: 2012-06-17
最后登錄: 2021-06-06
查看木皮的 主題 / 回貼
5樓  發表于: 2013-07-12 08:59
運行指示可以跟線圈并聯。
