工控人家園 綜合討論 請教西門子s_200接地問題

jd2010

級別: 略有小成

精華主題: 0
發帖數量: 58 個
工控威望: 247 點
下載積分: 798 分
在線時間: 36(小時)
注冊時間: 2010-12-12
最后登錄: 2015-01-03
查看jd2010的主題 / 回貼

樓主發表于: 2012-08-21 22:38

只看樓主 | 小中大

呵呵公司有一份電氣原理圖圖紙，當我按照圖紙接線的時候發現，圖紙上繪制的線把plc cpu模塊和模擬模塊的接地端子跟直流電24v-是并聯在一起的，請問這樣的連接對嗎？為什么要這要連接？謝謝解答

qwe123zxclk

級別: 家園常客

精華主題: 0
發帖數量: 259 個
工控威望: 502 點
下載積分: 1759 分
在線時間: 238(小時)
注冊時間: 2008-11-06
最后登錄: 2024-06-27
查看qwe123zxclk的主題 / 回貼

1樓發表于: 2012-08-23 10:06

只看該作者 | 小中大

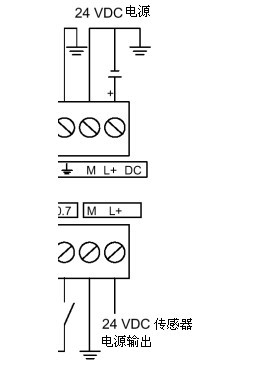

圖片：

luyan9898

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 119 點
下載積分: 581 分
在線時間: 2(小時)
注冊時間: 2012-08-22
最后登錄: 2023-12-28
查看luyan9898的主題 / 回貼

2樓發表于: 2012-08-23 12:34

只看該作者 | 小中大

沙發~~菜鳥觀望~~~

wxyqzjl

級別: 略有小成

精華主題: 0
發帖數量: 459 個
工控威望: 468 點
下載積分: 7021 分
在線時間: 178(小時)
注冊時間: 2006-10-08
最后登錄: 2025-02-17
查看wxyqzjl的主題 / 回貼

3樓發表于: 2012-08-23 15:49

只看該作者 | 小中大

共地電位，減少干擾

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3457 個
工控威望: 20996 點
下載積分: 33507 分
在線時間: 1801(小時)
注冊時間: 2010-01-03
最后登錄: 2025-05-28
查看tkggtdkjpl的主題 / 回貼

4樓發表于: 2012-08-24 16:31

只看該作者 | 小中大

一般不這么干,要看開關電源的原理圖,這樣接有的開關電源有風險!

自動化單機，生產線，項目編程調試！
